一、引言
此前介绍了ReCAD对字体（字体篇）、填充（填充篇）的处理，本篇介绍ReCAD对于尺寸的处理。尺寸的设置细节繁多，在dwg各类图元中可划入复杂度为顶级的类别，因此Revit原生导出dwg的各种尺寸问题难以手动处理。ReCAD一步到位按工程界广泛使用的天正尺寸样式导出，从根本上解决此问题。（在此也向天正软件致敬，天正可以说树立了建筑CAD制图的事实标准）。
Revit原生导出的尺寸，痛点主要有5处：
1. 尺寸样式无法按习惯样式导出。
跟文字一样，尺寸标注的文字也只能是Truetype字体，严重影响dwg文件的操作流畅度；另外，尺寸两端的斜短线无法导出为我们习惯的带宽度斜短线，这使得导出来的尺寸似乎少了点“灵魂”。
Revit原生导出的尺寸标注示例，文字是Truetype字体
Revit原生导出的尺寸标注斜短线没有宽度
2. 尺寸只能导出至同一图层，无法满足实际需求
Revit的dwg导出设置中，尺寸标注只能设置一个图层，如下图所示。实际建筑制图中需要通过图层区分不同用途的尺寸，比如标注轴网的第一、二道尺寸线与其余的第三道尺寸线应区分图层（以便机电专业引用时快速关闭第三道尺寸）；一些专属的尺寸标注如幕墙标注、总平间距标注等，也可能需要专属图层。Revit原生导出功能无法实现此类需求。

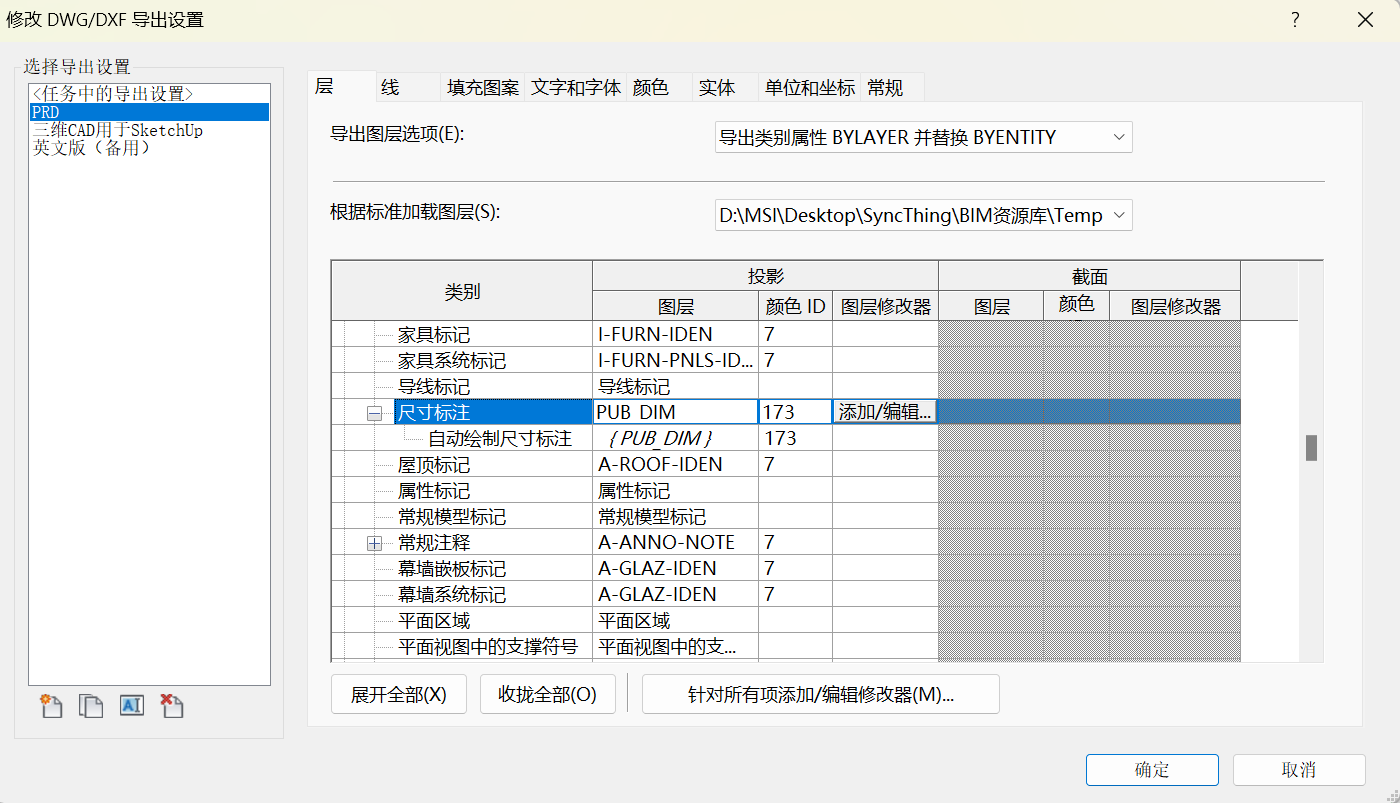

Revit原生导出的尺寸标注只能导出为同一图层
3. 尺寸一移动，文字就偏位。
这是一个奇怪的特性，Revit导出来的尺寸外观看上去是跟Revit原样一致的，但只要一移动（或者复制），它的文字位置就会有少许移动，移动到紧贴标注线的位置。如下方动图所示，即使是原位移动，文字也会偏位。虽然没有大的影响，但追求完美的朋友想必很难接受。
Revit原生导出的尺寸标注移动后文字偏位
4. 缩略尺寸的尺寸值，一移动就会变。
这个问题很少有人留意到，极易导致在正式提交的文件里出现错误。它一般出现在有多个标准层的墙身大样里，应用Revit的剖面“截断”功能，可以省略掉中间的标准层，但总体尺寸仍然标注实际的尺寸值（我称之为缩略尺寸，这不是个标准术语，仅作为行文方便的简称），如下图所示。Revit导出dwg时，该尺寸值也是对的。
应用Revit的剖面“截断”功能绘制墙身大样示例
然而跟上一个问题一样，这个尺寸一旦移动（或者复制），尺寸值就会变成缩略之后的值（而非它应该标注的实际值），引起标注错误。如下方动图所示。
缩略尺寸移动后尺寸值改变
5. 尺寸无法按两端“同向等长”导出，使得部分报建软件判断为错误标注。
此问题目前我只在广州地区遇到，其他地区是否有类似情况尚未有反馈。广州的“报建通”软件会审查尺寸是否有作假，但其检测规则只考虑了常规CAD软件的标注方式，即尺寸两端的标注界线应该在标注线的同一侧，并且等长，否则就会认为数值作假，如下图所示。

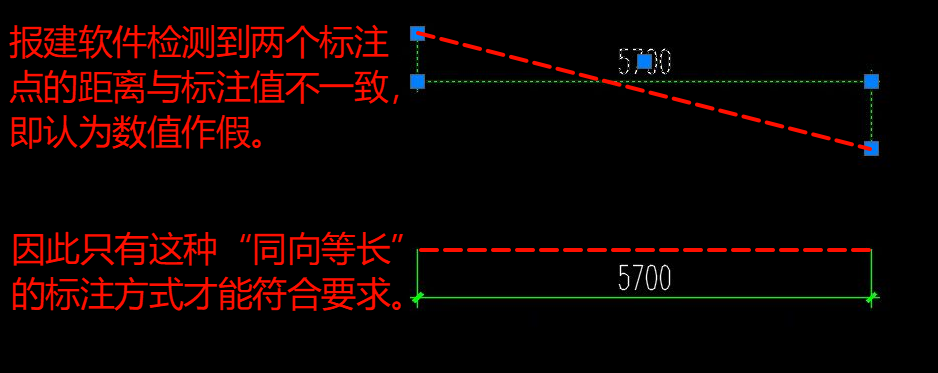

广州报建通对尺寸的检测规则

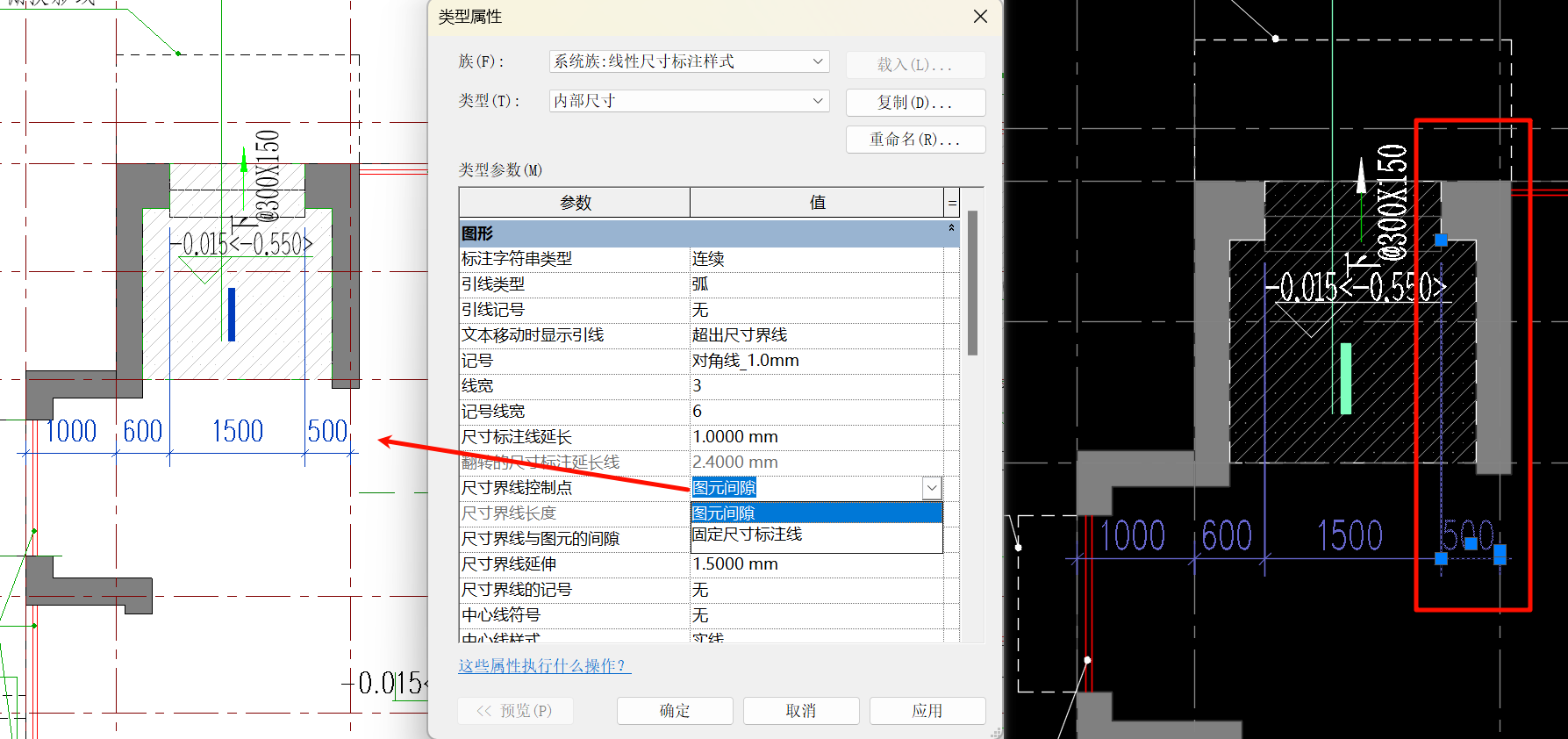

而Revit的尺寸标注如果选择图元间距作为尺寸界线控制点，就会出现非同向等长的尺寸，如下图所示。
非同向等长的尺寸示例
这时导出的dwg用于广州报建通，就会出现下图所示的检测结果，提示数据错误。这种情况是手动无法处理的，只能修改Revit的尺寸类型设置，选择固定尺寸标注线，重新导出。

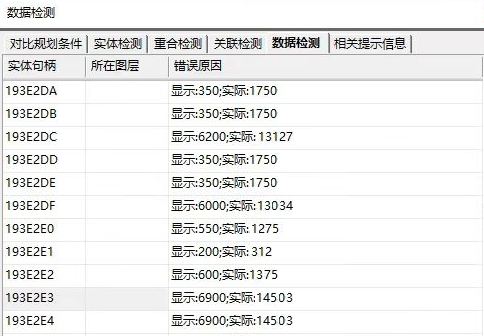

广州报建通检测提示
以上关于Revit原生导图中尺寸的细节问题，ReCAD均可一键解决。

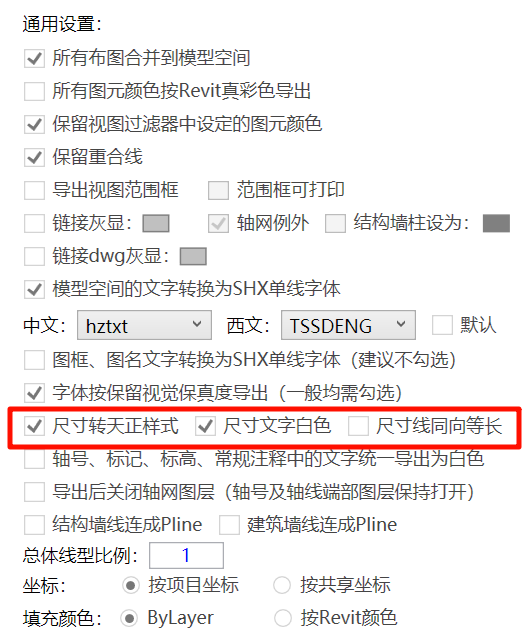

ReCAD提供了默认选项尺寸转天正样式，同时提供了尺寸文字白色、尺寸线同向等长选项，分别解决上述的1、5问题，如下图所示。
导出的效果如下图所示，是熟悉的天正样式，文字是轻巧的单线shx字体。
ReCAD导出的尺寸示意，文字为shx字体

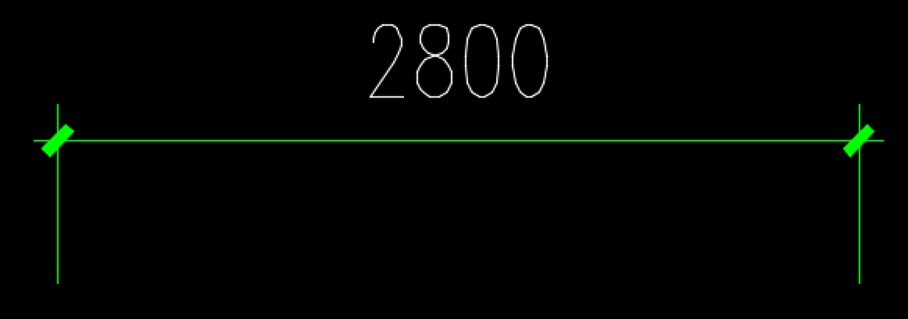

斜短线的“灵魂宽度”也还原了。

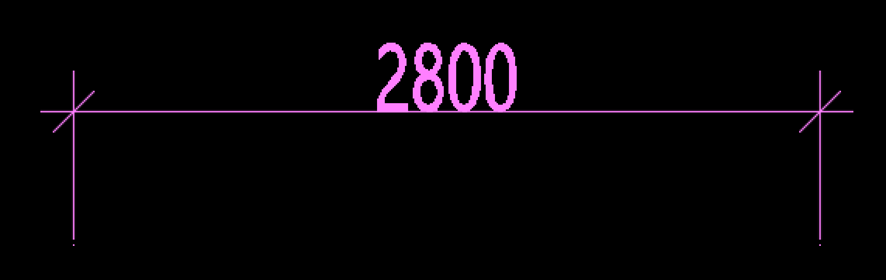

ReCAD导出的尺寸还原天正样式中的斜短线宽度

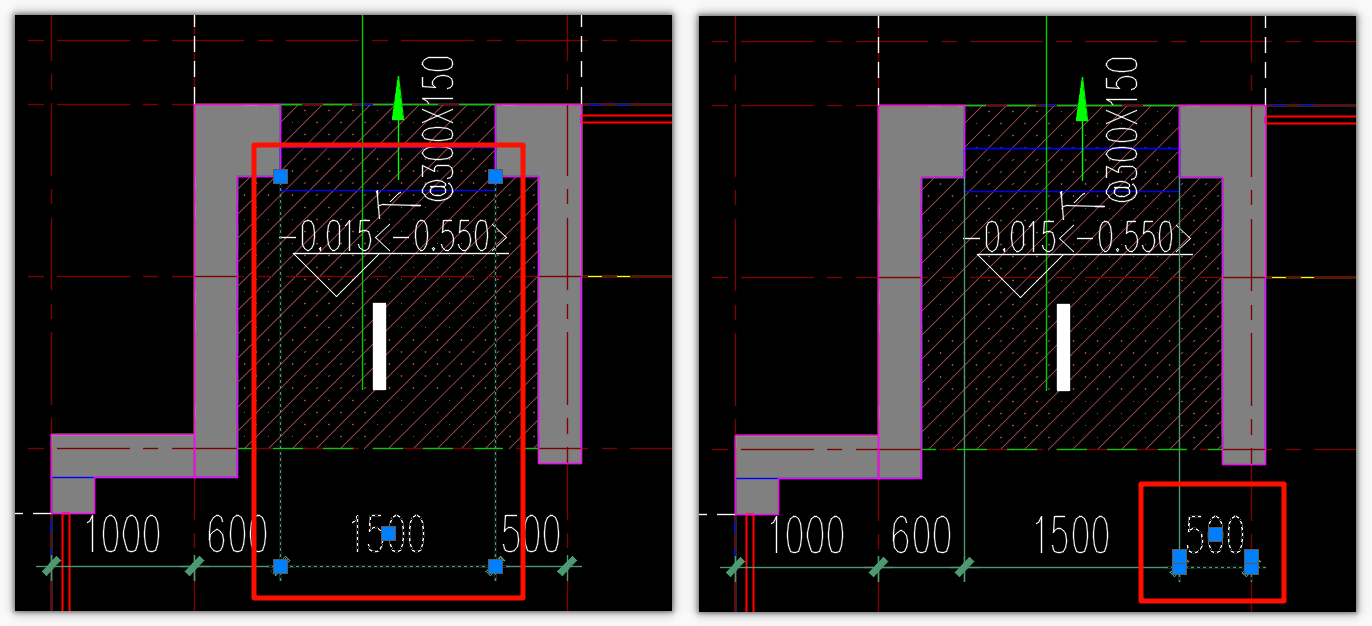

如果勾选尺寸线同向等长选项，前面示例的部位导出效果如下图所示，此时报建通不再提示数据错误。
ReCAD“尺寸线同向等长”选项效果
上述的第3、4个问题，都是导出后移动、复制引起尺寸文字的位移或者数值变化，ReCAD导出时已经进行处理，不再出现此问题。下方动图是前面同一案例的示意，可同时看到两个问题均已解决。

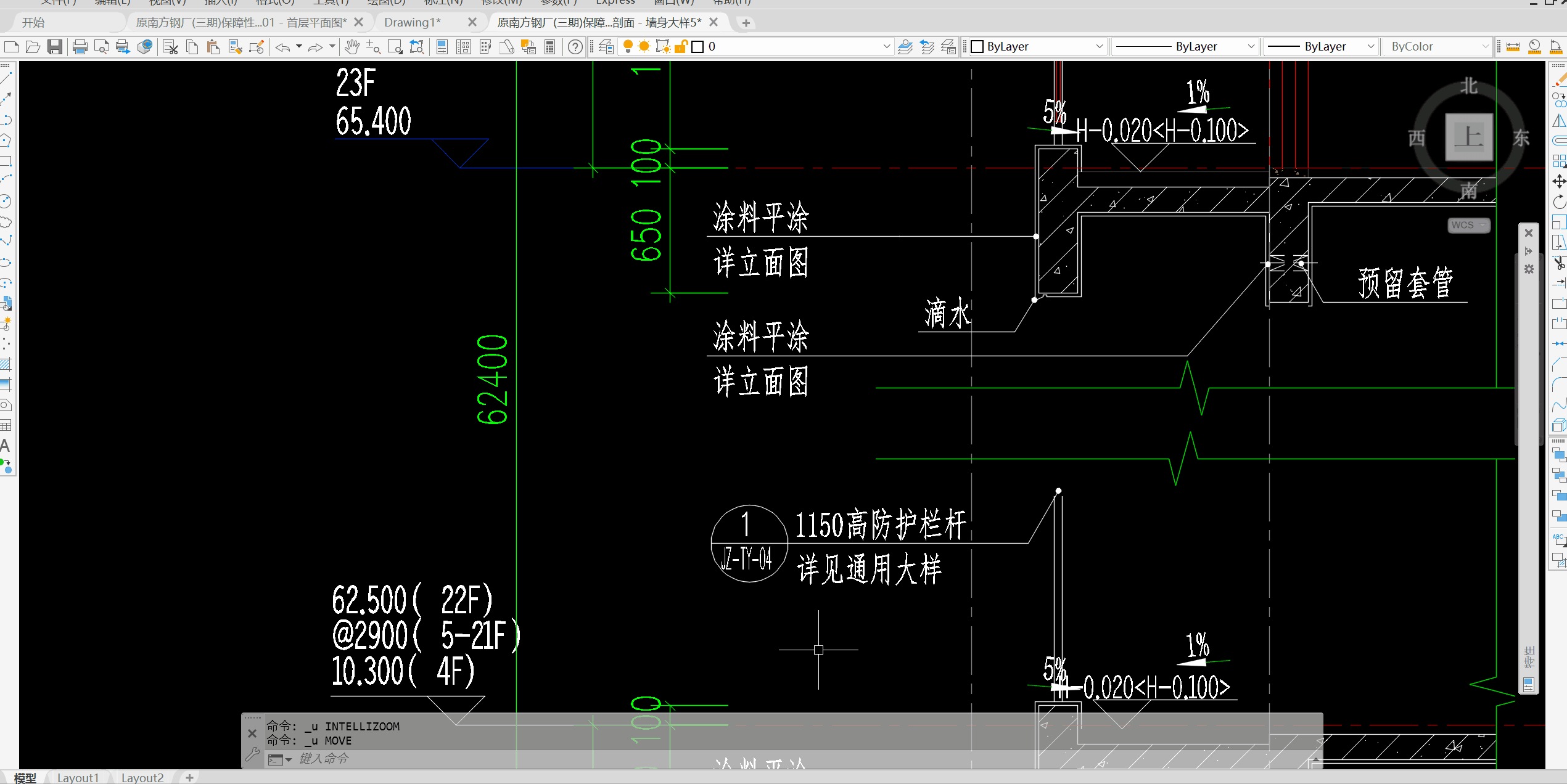

ReCAD导出的尺寸移动时不再出现文字偏位、缩略尺寸值改变问题
关于前面所说的第2个痛点——尺寸的图层问题，ReCAD提供了彻底的解决方案：一是预设了第一二道尺寸与第三道尺寸区分图层；二是提供了按尺寸类别关键字设定图层的方式，灵活度完全可以适应用户的各种需求。

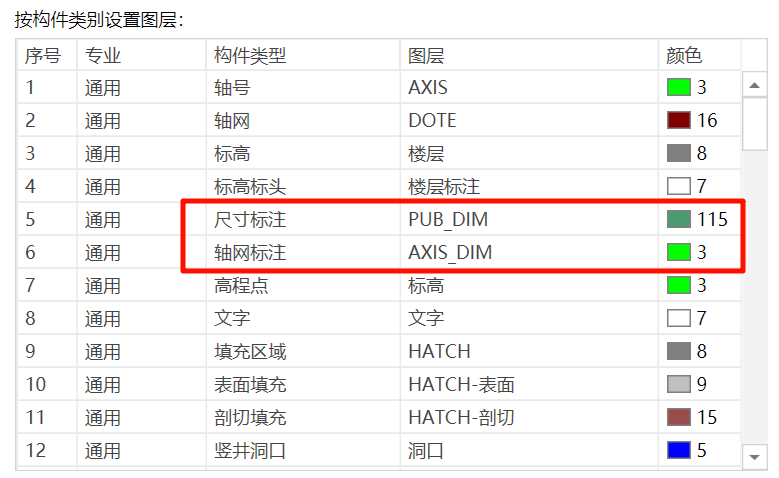

ReCAD预设了第一二道尺寸（轴网标注）与其余尺寸区分图层

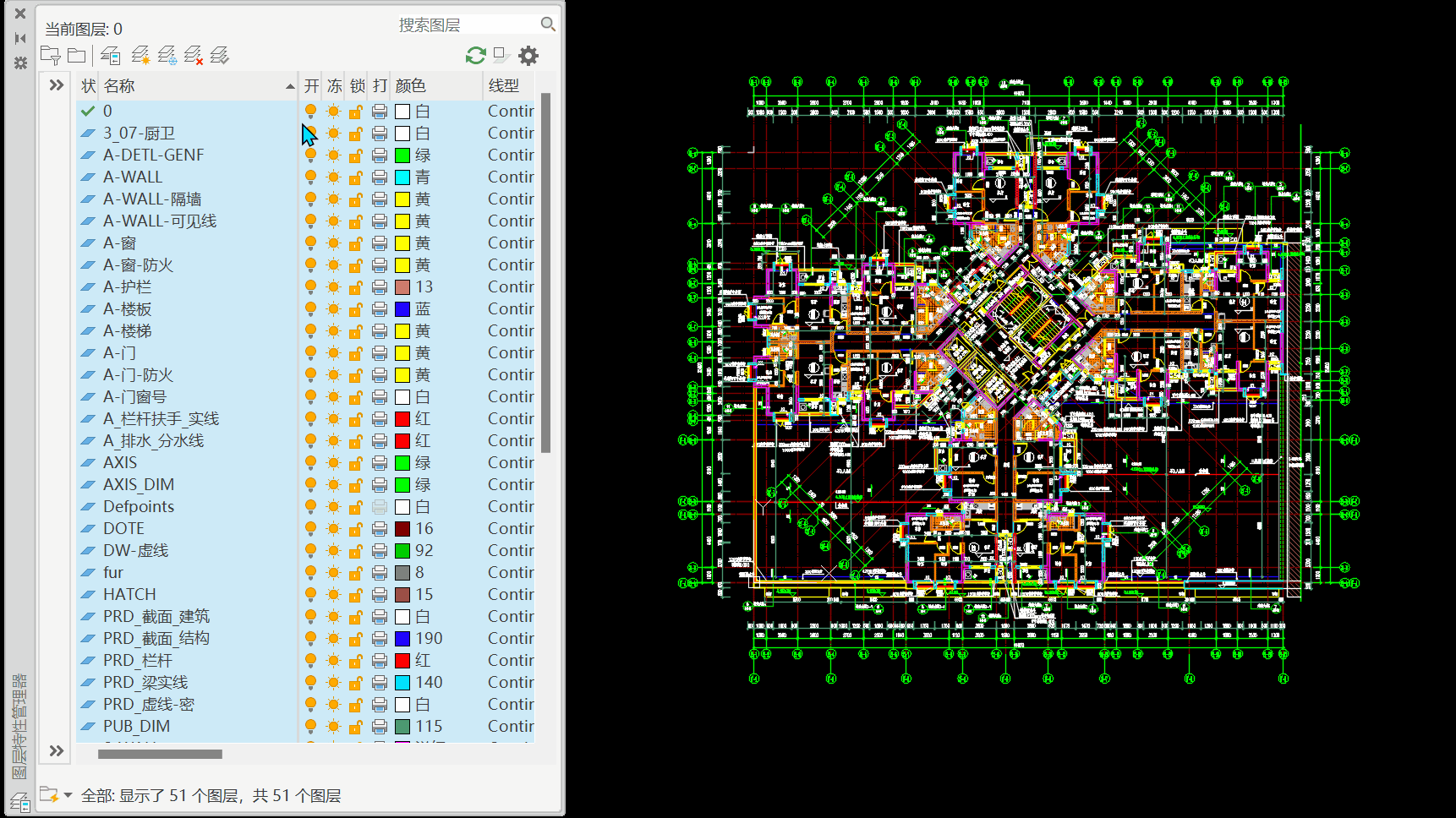

其效果如下方动图所示，一二道尺寸与第三道尺寸分别控制，条理清晰，泾渭分明。

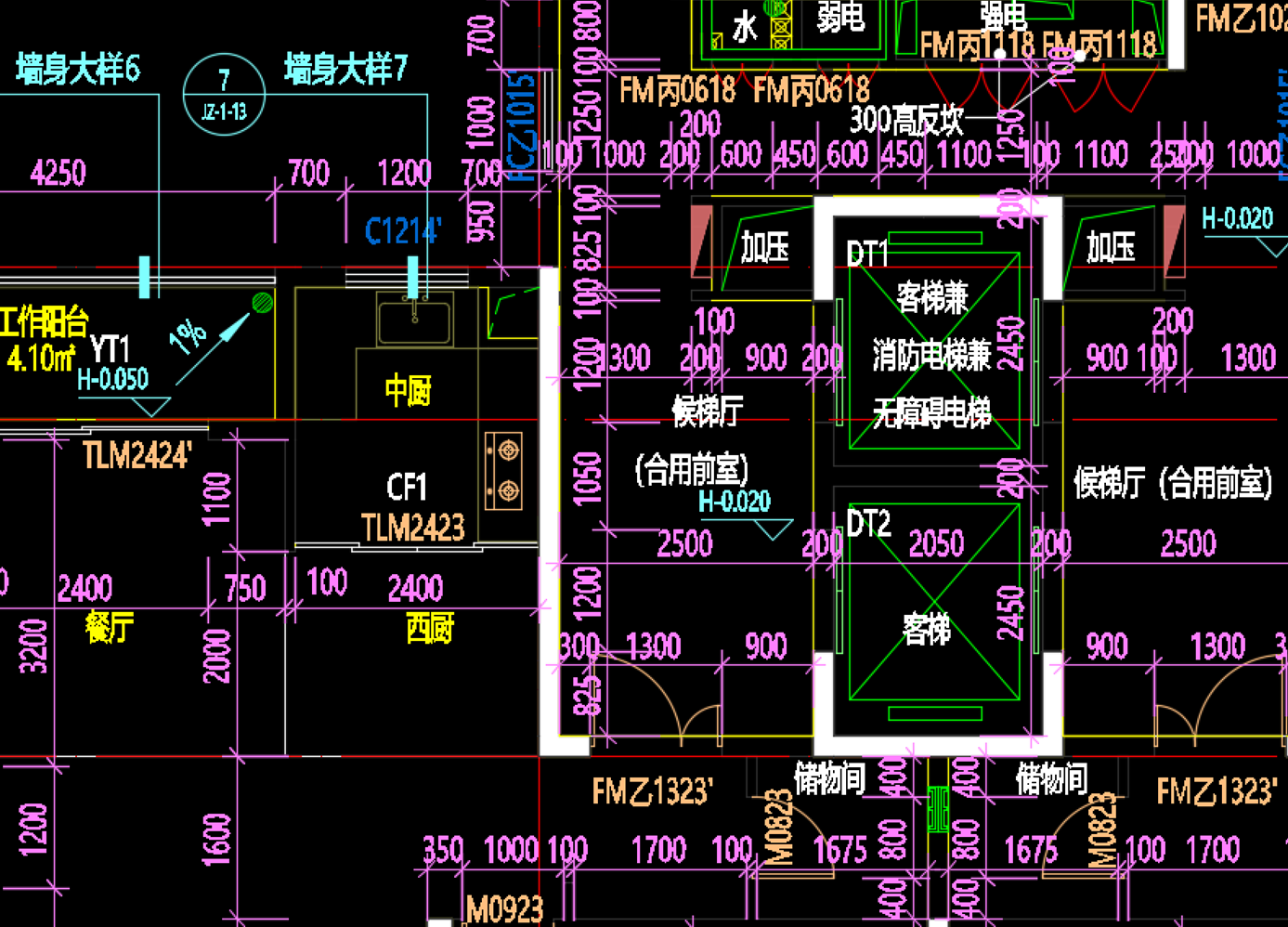

ReCAD轴网标注与其余尺寸区分图层效果
下图是按尺寸类型名称关键字区分图层的示例，本例目的是将角度标注、半径标注与普通尺寸标注区分图层，尺寸的类型名称与关键字设置互相配合，如图设置：
ReCAD根据尺寸类型关键字设置图层

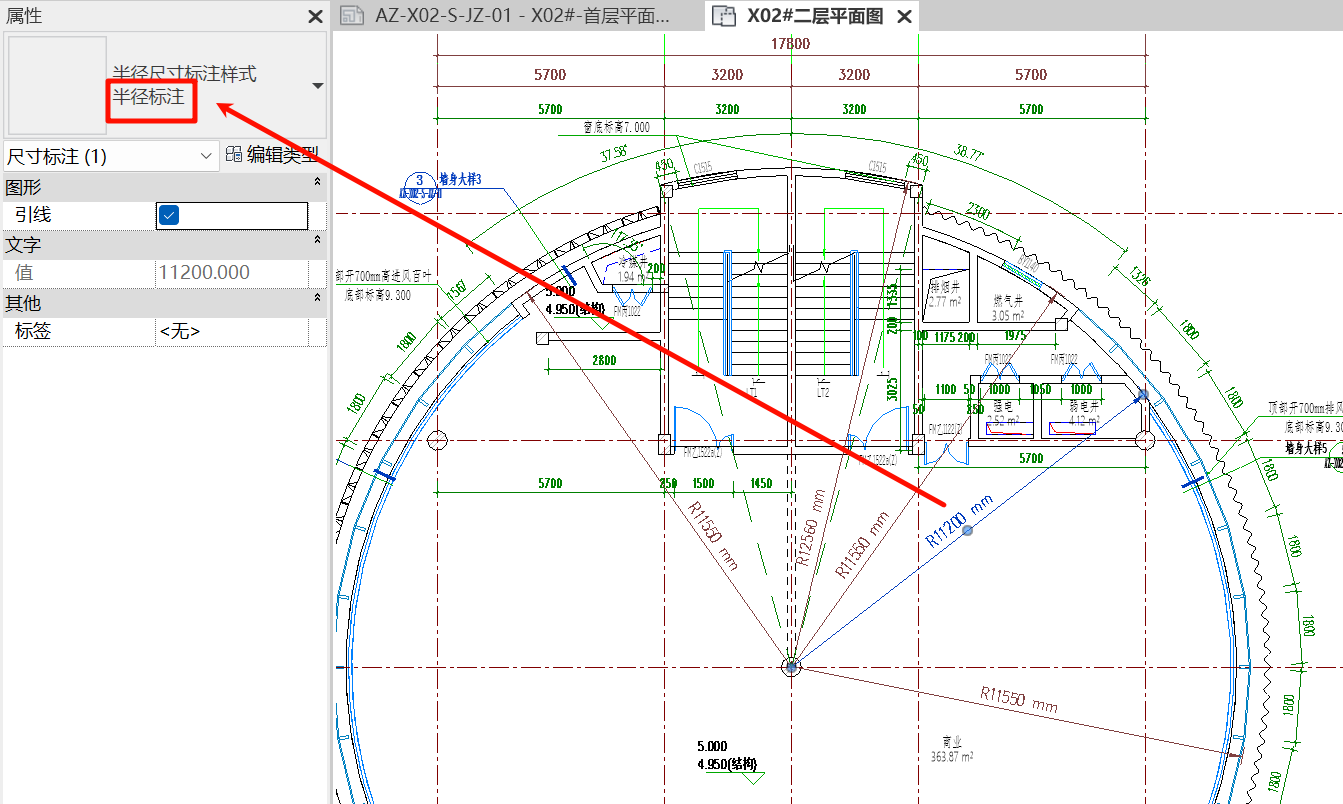

对应的Revit尺寸类型名称
导出效果如下图所示。
ReCAD导出效果
以上就是ReCAD关于尺寸的一些细节处理。在ReCAD开发的过程中，尺寸是花费最多功夫的一类图元，当然实现的效果也是极好的，从本文示例可见一斑。 如果各位追求完美的BIM设计师对本文有所共鸣，可以通过以下页面进行试用，也可以直接扫码下单。
下期预告
下一篇，我将分享ReCAD在导出PDF方面的细节处理，敬请关注。
