华润笋岗万象·食家

BIM深化设计提升设计质量

本项目建设用地位于深圳市罗湖区,位于梅园路南侧,桃园路北侧,总用地面积14166.34平方米,总建筑面积235996.15平方米。其中总规定建筑面积177470平方米,包括办公用房4600平方米(含物业管理用房371平方米),地上商业41380平方米,地下商业8000平方米,住宅85000平方米(含保障性住房17000平方米),商务公寓44790平方米,公共配套设施1700平方米,规定容积率12.5,地上由1栋197.81米高超高层住宅塔楼、1栋194.66米超高层住宅塔楼、1栋196.23米高的超高层公寓、保障房组成的。裙房6层高,功能为住宅大堂、商业、办公、配套设施。



业主方:深圳市笋岗华润置地发展有限公司

方案设计:10 Design(香港)

施工图设计:华阳国际设计集团

施工单位:中建三局第二建设工程有限责任公司

BIM咨询单位:广州优比建筑咨询有限公司





01

建立标准体系

优比咨询为本项目建立了一套标准体系,让项目在从规划、设计、建造到运营的所有流程中实现无损传递。



项目BIM标准体系



02

BIM模型建立

建立各专业BIM模型,将模型整合在一起,排查设计成果中的合规性、内容缺漏、表述不清、相互矛盾等问题。

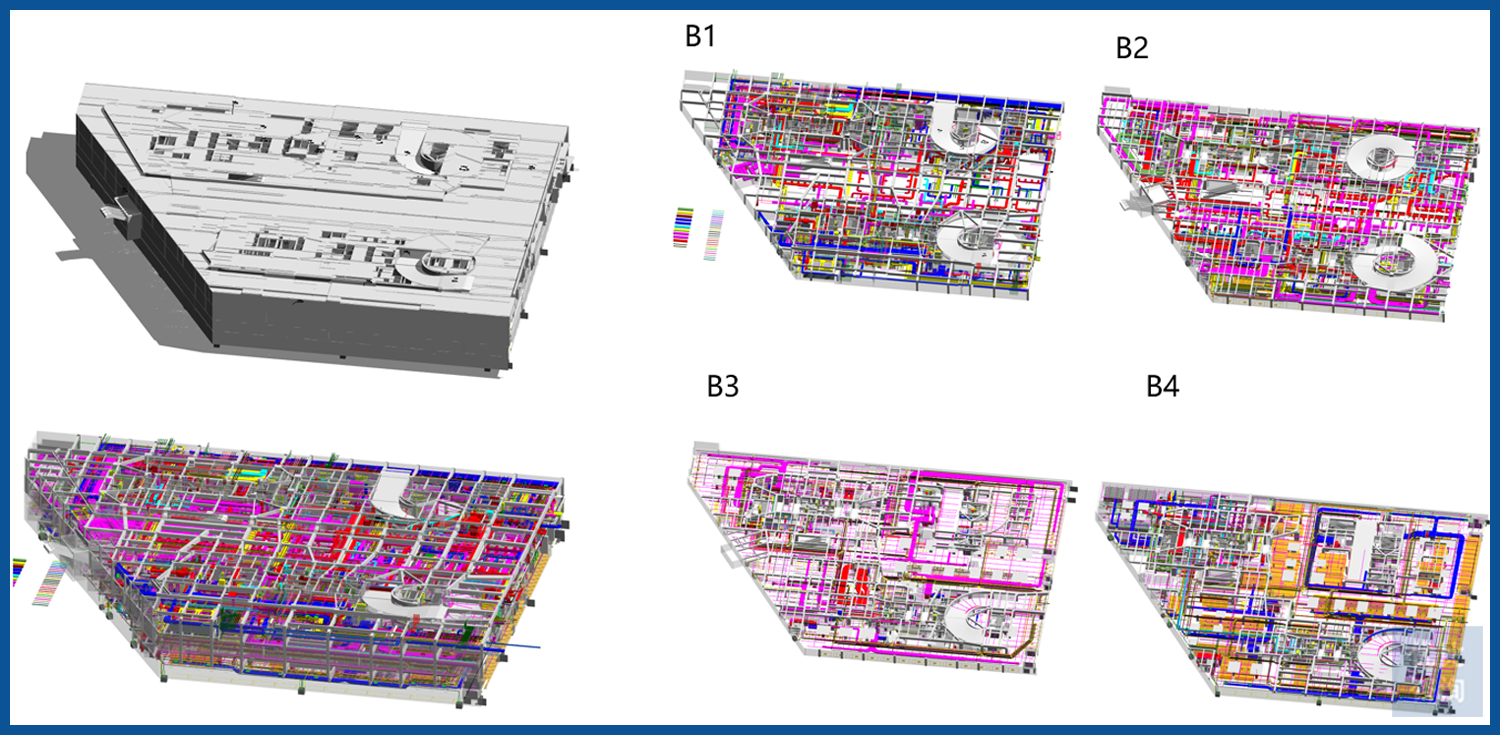

各专业模型整合

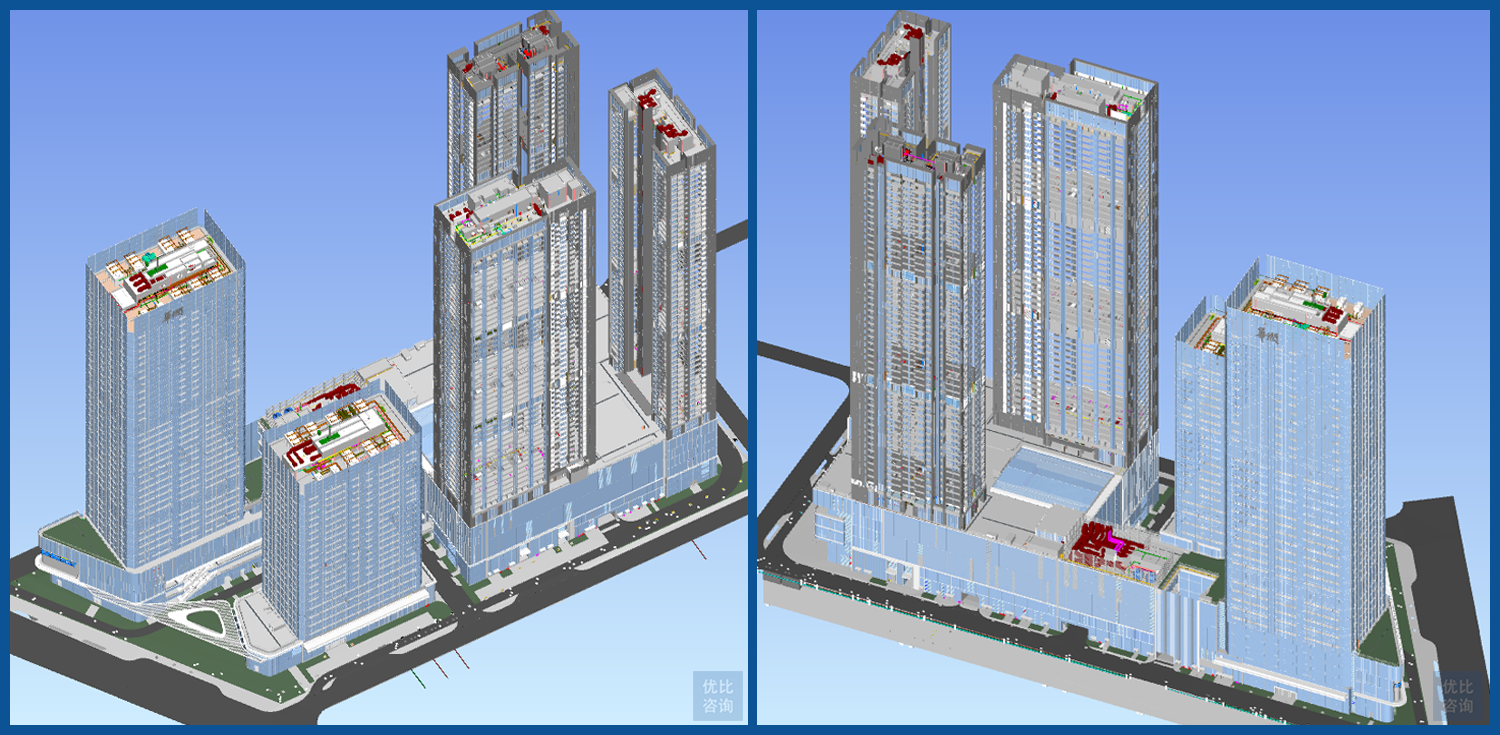

土建模型&管线综合模型

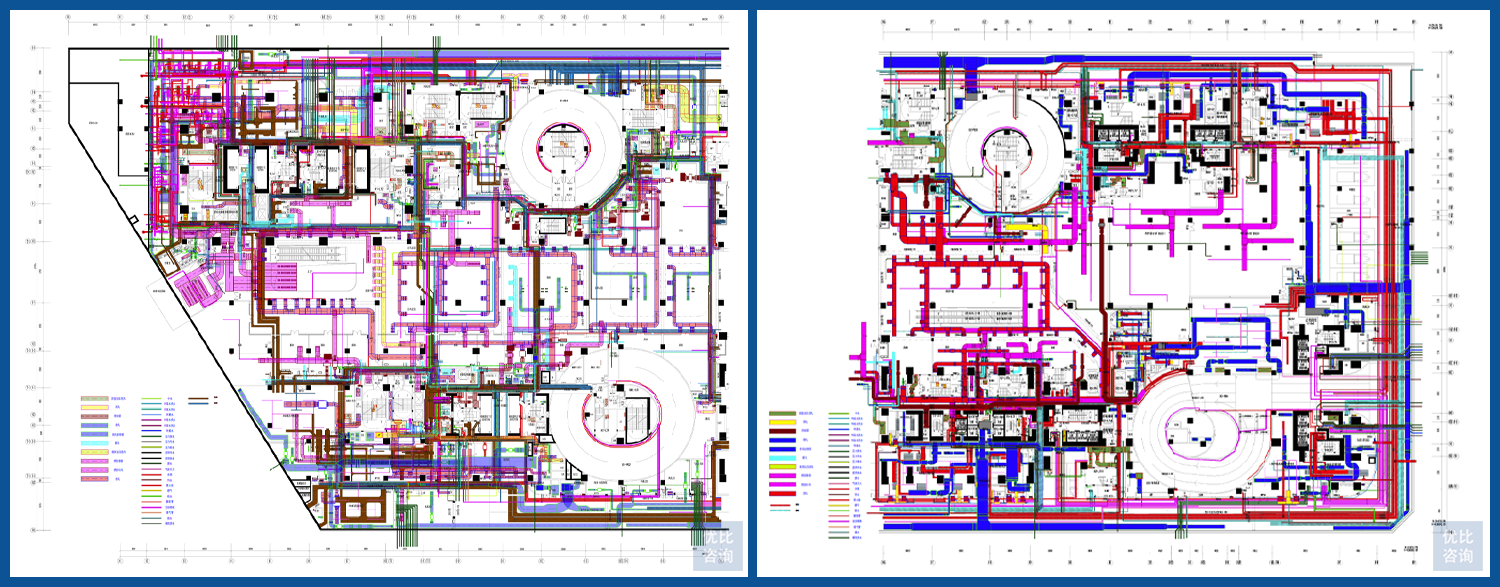

管线综合出图



03

可视化施工

本项目在施工阶段采用可视化方案,动态表达建设项目全过程中的各种相互关系,大副缩减项目所需人力、物力资源,提高施工效率。

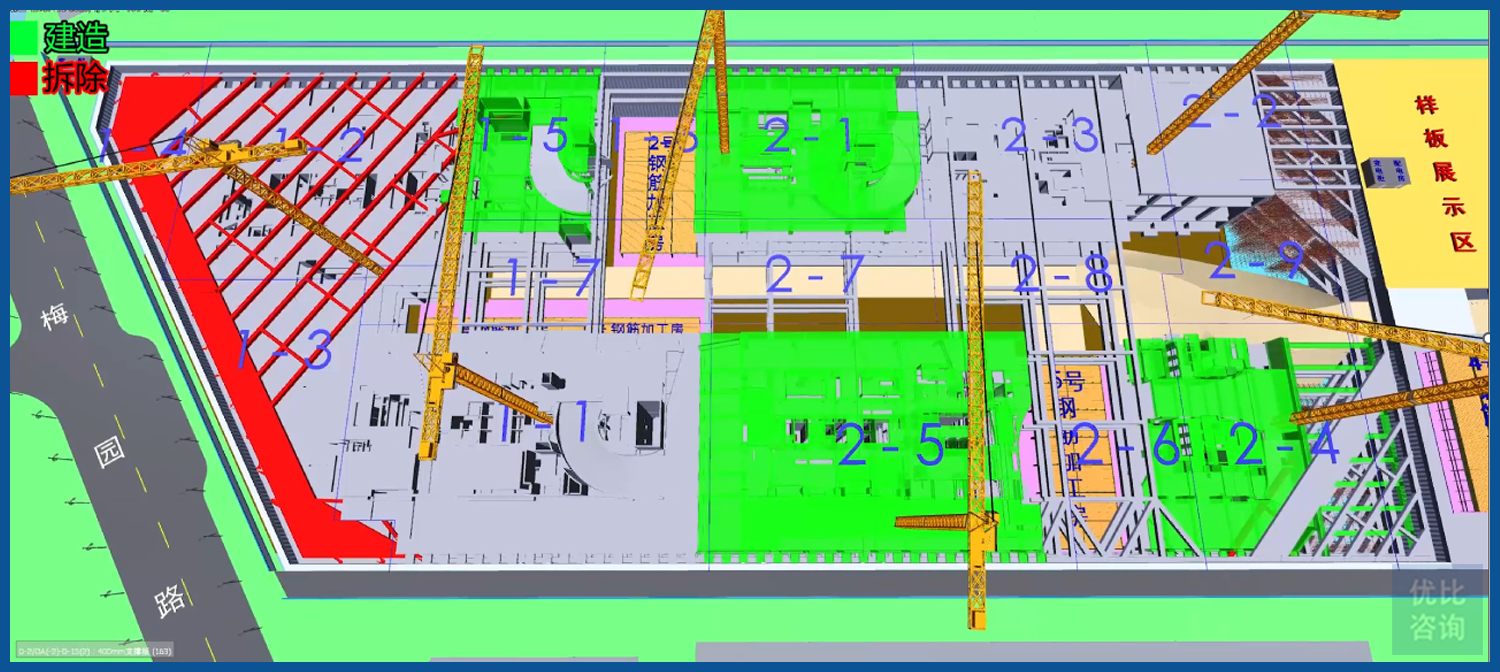

施工方案可视化
